应用范围:砂石料场、混凝土制砂、干粉砂浆、机制砂、电厂脱硫、石英砂等
适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、煤矸石、建筑垃圾等
进料粒度:≤200-≤300mm
处理能力:10-600t/h

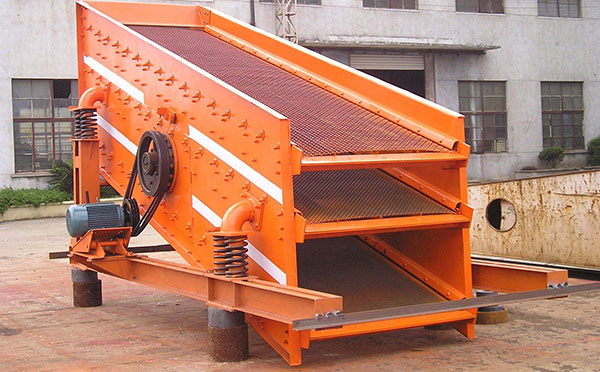

直线振动筛介绍
直线振动筛采用双振动电机驱动,当两台振动电机做同步、反复旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。较高筛分目数400目,可筛分出7种不同粒度的物料。
直线振动筛工作原理
振动筛工作时,两电机同步反向放置使激振器产生反向激振力,迫使筛体带动筛网做纵向运动,使振动筛上的物料受激振力而周期性向前抛出一个射程,从而完成物料筛分作业。
直线振动筛应用范围
直线振动筛系新型的筛分设备,可对粉状、颗粒状物料的筛选和分级,广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线筛具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。
直线振动筛技术参数
型号 | 筛面规格 | 筛面层数 | 筛孔尺寸 | 进料粒度 | 处理量 | 电机功率 | 总重量 | 振动频率 | 双振幅 | 筛面倾角 | 外形尺寸 |
(长×宽)(mm) | 层 | (mm) | (mm) | (t/h) | (kw) | (kg) | (hz) | (mm) | (°) | 长×宽×高(mm) | |
ZSG1237 | 3700×1200 | 1 | 4-50 | ≤200 | 10-100 | 5.5×2 | 2250 | 16 | 6-8 | 15 | 3800×2050×1920 |
2ZSG1237 | 3700×1200 | 2 | 4-50 | ≤200 | 10-100 | 5.5×2 | 3345 | 16 | 6-8 | 15 | 3800×2050×2200 |
ZSG1443 | 4300×1400 | 1 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4100 | 16 | 6-8 | 15 | 4500×3040×2500 |
2ZSG1443 | 4300×1400 | 2 | 4-50 | ≤200 | 10-150 | 5.5×2 | 4900 | 16 | 6-8 | 15 | 4500×3040×2700 |
3ZSG1443 | 4300×1400 | 3 | 4-50 | ≤200 | 10-150 | 5.5×2 | 5870 | 16 | 6-8 | 15 | 4500×3040×2820 |
2ZSG1548 | 4800×1500 | 2 | 5-50 | ≤200 | 15-200 | 7.5×2 | 5836 | 16 | 8-10 | 15 | 4800×3140×2814 |
3ZSG1548 | 4800×1500 | 3 | 5-50 | ≤200 | 15-200 | 7.5×2 | 6900 | 16 | 8-10 | 15 | 4799×3140×3014 |
2ZSG1848 | 4800×1800 | 2 | 5-50 | ≤300 | 50-500 | 7.5×2 | 6489 | 16 | 8-10 | 15 | 4799×3440×2814 |
3ZSG1848 | 4800×1800 | 3 | 5-50 | ≤300 | 50-500 | 7.5×2 | 7750 | 16 | 8-10 | 15 | 4799×3440×3014 |
4ZSG1848 | 4800×1800 | 4 | 5-50 | ≤200 | 50-500 | 11×2 | 8300 | 16 | 8-10 | 15 | 4799×3440×3503 |
2ZSG1860 | 6000×1800 | 2 | 5-150 | ≤300 | 80-600 | 11×2 | 9950 | 16 | 8-10 | 15 | 6000×3440×3326 |
